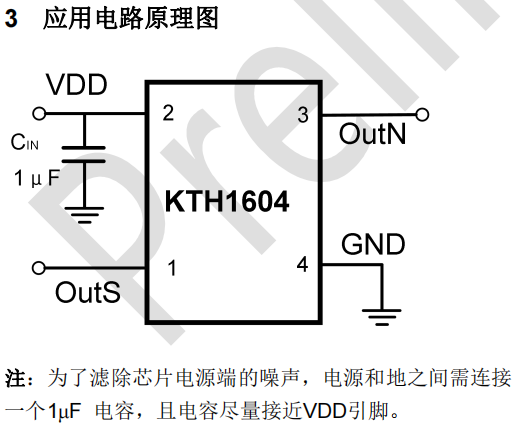

KTH1604是一款集成了單S極以及單N極（接OUTS即為S極性，接OUTN即為N極性） 的低功耗霍爾開關傳感器，專為空間緊湊系統和電池電量敏感系統而設計。該芯片可以提供多種磁場閾值、開關工作頻率和封裝形式以適配各種應用。當施加的S極磁感應強度超過工作點BOP時，芯片1腳輸出低電平，且保持低電平。當施加的N極磁感應強度超過工作點BOP時，芯片3腳輸出低電平，且保持低電平。直到S極或N極磁感應強度低于釋放點BRP時，芯片輸出高電平。芯片內置溫度補償電路，時鐘邏輯電路，保證芯片穩定的工作點和開關頻率。芯片可以以極低的電流消耗，提供全極磁響應。KTH1604可以在1.6V至5.5V的供電電壓范圍內工作，并采用標準的FBP1010-4L封裝。
低功耗
-
5Hz版本：1.6uA@1.8V
-
20Hz版本：3.3uA@1.8V
寬工作電壓范圍：1.6V~5.5V
磁場閾值可選（Bop）
-
33Gs
低閾值
-
46Gs
高閾值
全極磁場檢測
CMOS推挽輸出
封裝：FBP1010-4L
工作溫度范圍：-40℃~85℃
卓越的ESD性能：HBM 8KV
符合RoHS標準
典型應用
筆記本電腦和平板電腦開關檢測
TWS耳機、手機
電子鎖、閥門位置檢測
水表、氣表、流量計
非接觸式檢測
